بویلر واتر تیوب (Water Tube Boiler) به عنوان یکی از حیاتی‌ترین تجهیزات فشار بالا در صنایع سنگین، نقشی کلیدی در تولید بخار و انرژی ایفا می‌کند. این متن به طور جامع به معرفی این تجهیز پرداخته و ساختار، مکانیسم عملکرد، انواع مختلف (مانند مدل‌های D، A و O)، حوزه‌های پرکاربرد آن در صنایعی چون نیروگاه‌ها و پتروشیمی و در نهایت، مزیت‌های برجسته آن از قبیل تحمل فشار بالا، تنوع طراحی و راندمان حرارتی موثر را بررسی خواهد کرد. برای آشنایی کامل با این فناوری پیشرفته و نقش آن در تحول صنایع، شما را به مطالعه این مطلب دعوت می‌کنیم.

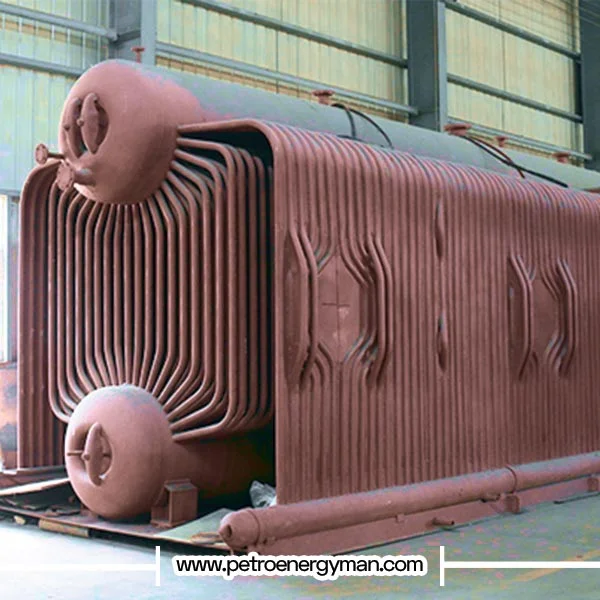

بویلر واتر تیوب چیست؟

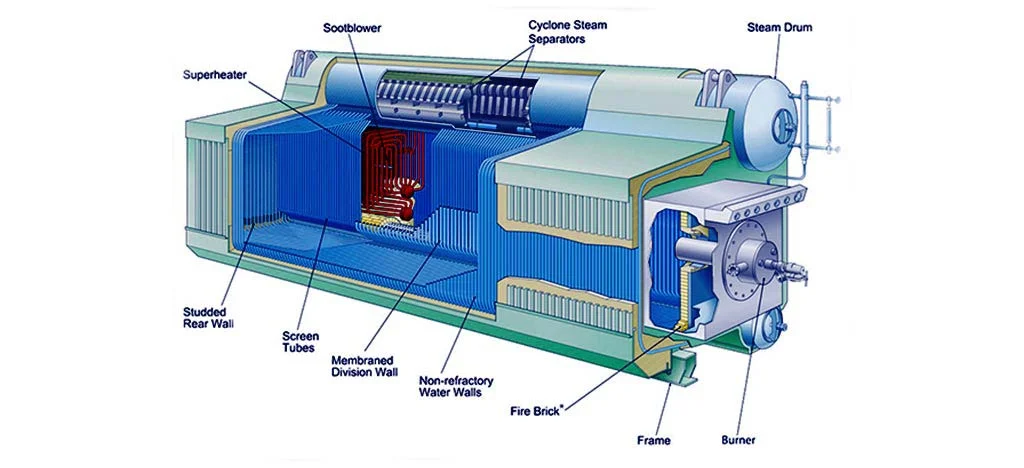

بویلر واتر تیوب یا دیگ بخار لوله آبی، تجهیز تحت فشار است که برای تولید بخار یا آب داغ از طریق تبدیل انرژی شیمیایی سوخت (پس از احتراق با اکسیژن) به انرژی حرارتی مورد استفاده قرار می‌گیرد. ویژگی متمایز این نوع بویلر، آرایش جریان سیالات کاری است؛ به طوری‌که آب تغذیه در داخل لوله‌های فشاربالا جریان پیدا می‌کند و گازهای داغ حاصل از احتراق از بیرون لوله‌ها عبور کرده و سطح خارجی آن‌ها را در معرض شار حرارتی قرار می‌دهند. این ساختار به دلیل افزایش راندمان تبادل حرارت، امکان کارکرد در فشارهای بالا را فراهم می‌کند.
فرایند عملکرد بویلر واتر تیوب بر پایه انتقال حرارت تابشی و همرفتی است. انرژی حرارتی تولیدشده در کوره، ابتدا از طریق تشعشع مستقیم به لوله‌های دیواره آبی منتقل می‌شود و سپس در مسیر پاس‌های کانوکتیو، گازهای داغ باقی‌مانده حرارت خود را از طریق جابجایی به لوله‌های حاوی آب منتقل می‌کنند. این فرایند چندمرحله‌ای موجب افزایش سریع دمای آب و تبدیل آن به بخار می‌شود.
بخار تولیدشده در لوله‌ها به سمت درام بخار که در بخش بالایی سیستم قرار دارد، حرکت می‌کند. در این قسمت، بخار جمع‌آوری شده و بر اساس نیاز فرایندی یا تولید توان، به خطوط مصرف منتقل می‌شود؛ در حالی‌که آب جدا شده دوباره وارد سیکل گردش لوله‌ها می‌شود تا روند تبخیر ادامه یابد.
مکانیسم عملکرد بویلر واتر تیوب
در بویلرهای واتر تیوب، آب تغذیه از طریق درام وارد لوله‌های تبخیری می‌شود که در ناحیه کوره یا محفظه احتراق قرار دارند. گازهای داغ حاصل از احتراق سوخت، انرژی حرارتی خود را از طریق تشعشع و جابجایی به سطح خارجی لوله‌ها منتقل می‌کنند و موجب تبخیر آب داخل لوله‌ها می‌شوند. بخار تولیدشده در درام یا کلکتور بخار جمع‌آوری شده و برای مصارف مختلف استفاده می‌شود. برای بهبود راندمان و اطمینان از برخورد یکنواخت گازها با لوله‌ها، از بفل‌ها و صفحات هدایت جریان (Flow Baffles) در مسیر دود استفاده می‌شود. به دلیل قطر کم لوله‌ها و سرعت جریان بالای سیال، فشار داخل لوله‌ها افزایش یافته و آب در دمای بالاتری به بخار تبدیل می‌شود که امکان تولید بخار فوق اشباع را فراهم می‌کند.
پترو انرژی من؛ متخصص در ساخت بویلرهای واتر تیوب
هلدینگ پترو انرژی من، به عنوان تولیدکننده تخصصی انواع بویلرهای صنعتی، با دانش فنی روز و بهره‌گیری از استانداردهای جهانی، آماده ارائه راه‌حل‌های جامع و مهندسی‌شده در زمینه تولید بخار پرفشار برای پروژه‌های عظیم صنعتی شما است.
تمرکز تخصصی پتروانرژی من بر ارائه راه‌حل‌هایی است که نیازمندی‌های حیاتی صنایعی چون نیروگاه‌ها، پتروشیمی‌ها، نفت و گاز را برای تولید بخار در ظرفیت بالا و فشار عملیاتی سنگین برآورده سازد.برای مشاوره تخصصی و تامین بویلرهای صنعتی مورد نیاز پروژه خود، با شماره 02157423 تماس بگیرید.
انواع بویلر واتر تیوب
بویلرهای واتر تیوب به طور کلی به دو دسته اصلی تقسیم می‌شوند که شامل بویلرهای تک درام با لوله‌های افقی و بویلرهای چند درام هستند.
بویلرهای با لوله‌های افقی و تک درام
در بویلرهای واتر تیوب تک‌درام، کل تولید بخار از یک درام اصلی صورت می‌گیرد و ظرفیت تولید بخار می‌تواند تا ۵ متر مکعب به ازای هر متر طول لوله برسد بویلرهای واتر تیوب با لوله‌های افقی و تک درام، در صنایعی که نیاز به ظرفیت بخاردهی متوسط دارند، مورد استفاده قرار می‌گیرند.

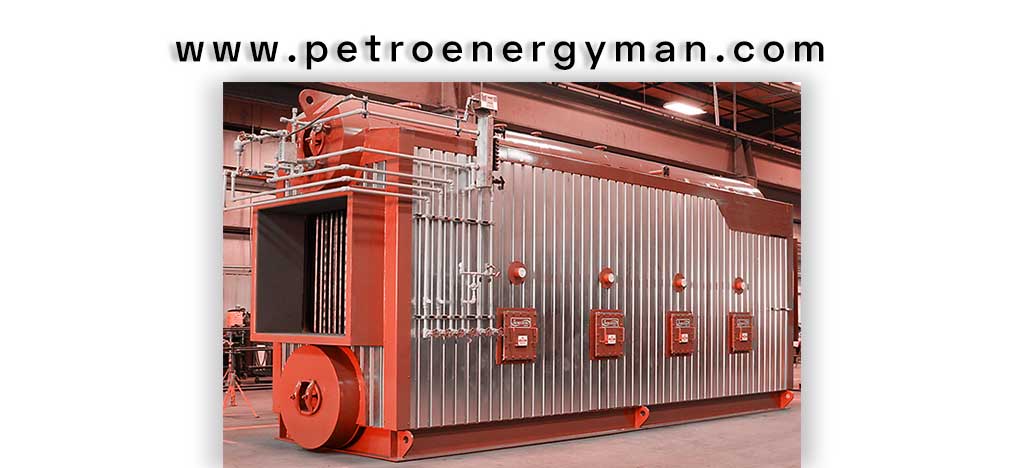

بویلرهای چند درام
بویلرهای چند درام، ظرفیت بخاردهی بالاتری دارند و توانایی تولید 7 متر بخار به ازای هر متر عرض را دارا هستند. این بویلرها به سه دسته اصلی A، O و D تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

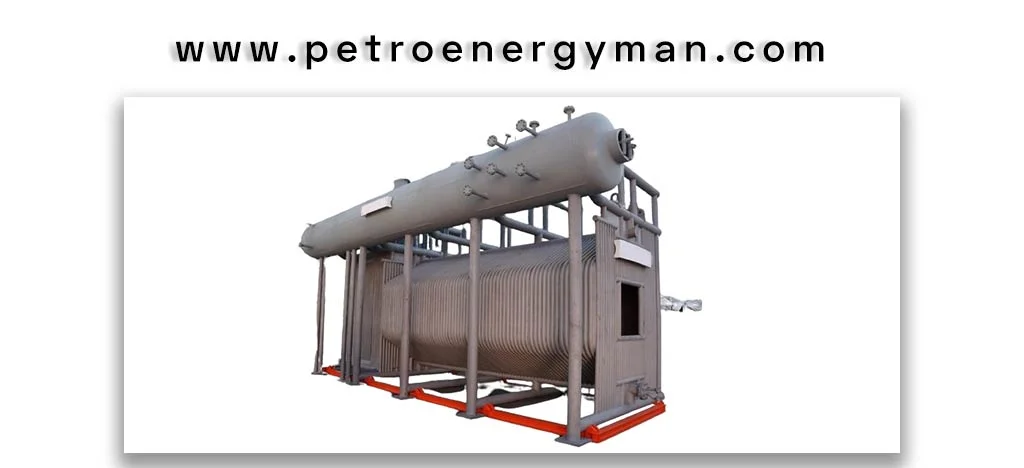

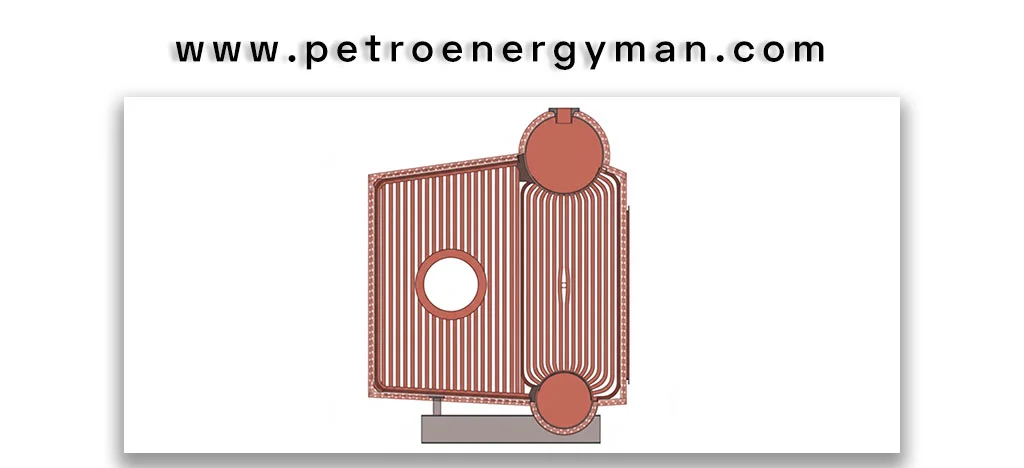

دیگ بخار نوع D
این نوع دیگ بخار دارای دو درام است. بویلرهای نوع D، قابلیت استفاده در صنایع نفت، گاز و پتروشیمی را دارند. همچنین در صنایع غذایی و معدنی نیز می‌توان از آن‌ها بهره برد. بویلر واتر تیوب در صنعت پتروشیمی و نفت کاربرد زیادی دارد و در این صنایع به انواع دوپاس، سه پاس و چهار پاس نیز تقسیم می‌شوند. این نوع بویلرها در صنعت و به خصوص در مجتمع‌های پتروشیمی و نیروگاه‌ها مورد استفاده قرار می‌گیرند و ظرفیت بسیار بالایی دارند.

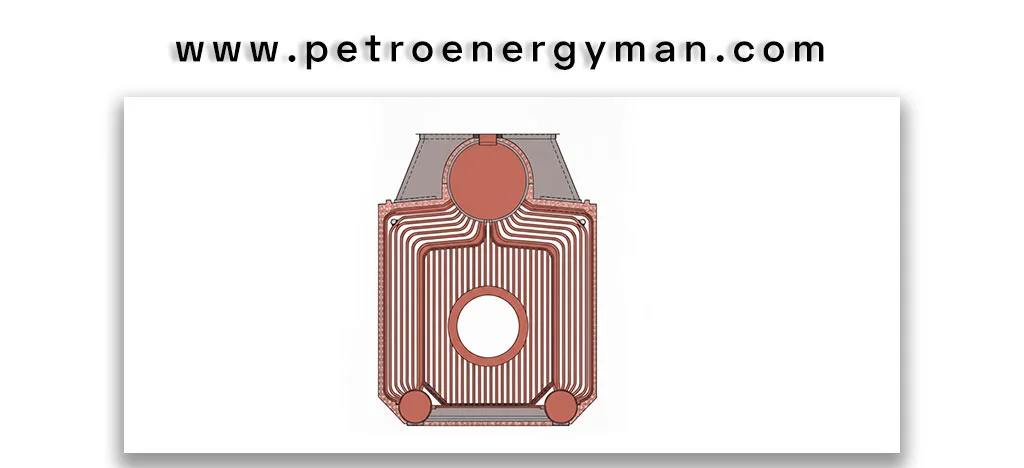

دیگ بخار نوع A
بویلرهای نوع A دارای سه درام هستند. این بویلرها معمولا در فضاهای محدودتر کاربرد دارند.

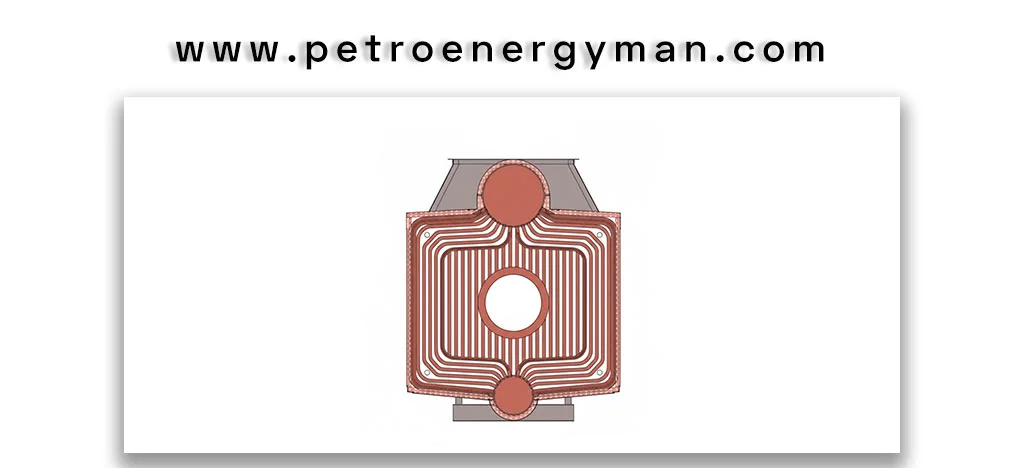

دیگ بخار نوع O
این نوع بویلر به دلیل طراحی خاص خود، قابلیت تطبیق با محل نصب را دارد. بویلرهای نوع O می‌توانند بخار را با فشار 250 تا 1500 psig و بخار فوق اشباع با دمای 550 درجه سانتی‌گراد تولید کنند. این نوع بویلر به دلیل سادگی، سرعت بالای تولید بخار و هزینه کم تولید، از محبوبیت بالایی برخوردار است. این بویلرها می‌توانند در صنایع مختلفی که نیاز به تولید بخار با فشار و دمای بالا دارند، به کار روند.
حوزه‌های پر کاربرد بویلرهای واتر تیوب
بویلرهای واتر تیوب، به دلیل توانایی تولید بخار با فشار و دمای بالا و همچنین ظرفیت بخاردهی زیاد، در صنایع گوناگونی کاربرد فراوانی دارند. این بویلرها عمدتا برای مصارف صنعتی سنگین طراحی شده‌اند و در بخش‌های زیر به طور گسترده مورد استفاده قرار می‌گیرند:
نیروگاه‌های تولید برق
یکی از اصلی‌ترین و پرکاربردترین حوزه‌ها برای بویلرهای واتر تیوب، نیروگاه‌های تولید برق هستند. در این نیروگاه‌ها، بخار با فشار و دمای بالا که توسط این بویلرها تولید می‌شود، برای به حرکت درآوردن توربین‌ها و در نتیجه تولید برق به کار می‌رود. این بویلرها برای پاسخگویی به نیازهای بالای انرژی در نیروگاه‌ها طراحی و ساخته می‌شوند.
صنایع نفت، گاز و پتروشیمی
صنایع نفت، گاز و پتروشیمی از دیگر حوزه‌های مهم کاربرد بویلرهای واتر تیوب هستند. در این صنایع، بخار تولیدی برای فرایندهای مختلفی مانند حرارت‌دهی مواد، واکنش‌های شیمیایی، تبخیر و جداسازی مورد استفاده قرار می‌گیرد. ظرفیت و فشار بالای این بویلرها آن‌ها را برای نیازهای انرژی این صنایع حیاتی می‌کند.
سایر صنایع سنگین
علاوه بر نیروگاه‌ها و صنایع نفت و گاز، بویلرهای واتر تیوب در طیف وسیعی از صنایع سنگین دیگر نیز کاربرد دارند:
- صنایع فولاد: در چرخه تولید فولاد که نیاز به حرارت و بخار بالا دارند، از این بویلرها استفاده می‌شود.
- تولید روغن‌های خوراکی: در تولید روغن‌های خوراکی، بخار برای مراحل مختلف تصفیه و فرآوری ضروری است.
- سایر فرایندهای صنعتی بزرگ: هر صنعتی که به مقادیر زیادی بخار با فشار و دمای بالا نیاز داشته باشد، می‌تواند از بویلرهای واتر تیوب بهره‌مند شود.
این بویلرها به دلیل طراحی خاص خود، که در آن آب داخل لوله‌ها جریان دارد و حرارت از بیرون به جداره لوله‌ها برخورد می‌کند، برای کار در شرایط سخت صنعتی و تولید بخار در مقیاس وسیع بسیار مناسب هستند.
مزیت‌های کاربرد بویلر واتر تیوب در صنایع مختلف
مزیت‌های بویلرهای واتر تیوب در صنایع مختلف، آن‌ها را به انتخابی ارجح برای کاربردهای نیازمند فشار بالا، راندمان زیاد و تولید بخار با کیفیت تبدیل کرده است. این مزیت‌ها به شرح زیر هستند:
تحمل فشار بالا
فشار عملیاتی بالا: بویلرهای واتر تیوب می‌توانند در فشارهای بسیار بالاتری نسبت به دیگ‌های فایر تیوب کار کنند. این امر به دلیل قطر کوچک لوله‌ها است؛ کاهش قطر محفظه استوانه‌ای، با ضخامت برابر، تحمل فشار را افزایش می‌دهد.
مناسب برای کاربردهای سنگین: توانایی تحمل فشار بالا باعث می‌شود این بویلرها برای صنایعی که به بخار پرفشار نیاز دارند، مانند نیروگاه‌ها و پتروشیمی‌ها، بسیار مناسب باشند.
تنوع در طراحی و ساخت
انعطاف‌پذیری طراحی: بویلرهای واتر تیوب در طراحی و ساخت تنوع زیادی دارند. این امکان وجود دارد که طراحی آن‌ها متناسب با نیازهای خاص هر صنعت و فضای موجود تنظیم شود.
انواع ساختاری: این بویلرها از نظر ساختار به سه دسته A، O و D تقسیم‌بندی می‌شوند که هر کدام ویژگی‌های خاص خود را دارند. به عنوان مثال، دیگ بخار نوع D دارای دو درام (یکی برای تغذیه آب و دیگری برای جمع‌آوری بخار) است.
کیفیت و سرعت بالای تولید بخار
تولید سریع بخار: بویلرهای واتر تیوب سرعت بالایی در تولید بخار از زمان تغذیه آب به سیستم تا تبدیل شدن آن به بخار دارند
تولید بخار فوق اشباع: این نوع بویلرها قادر به تولید بخار با فشار و حرارت بالا و همچنین بخار فوق اشباع هستند. این ویژگی برای بسیاری از روندهای صنعتی حیاتی است. بخار تولید شده توسط این بویلرها از کیفیت بالایی برخوردار است.
راندمان بالا و امکان استفاده از سوخت متنوع
راندمان حرارتی موثر: بویلرهای واتر تیوب به دلیل انتقال حرارت بیشتر و موثرتر، راندمان و توان بالاتری نسبت به دیگ‌های فایر تیوب دارند. راندمان آن‌ها می‌تواند تا 90% و حتی تا 95% افزایش یابد. همچنین امکان استفاده از سوخت‌های متنوع در بویلرهای واتر تیوب وجود دارد.
نتیجه‌گیری
در این مقاله به طور مفصل در مورد بویلر واتر تیوب، نحوه عملکرد آن که متکی بر انتقال حرارت تابشی و همرفتی است، صحبت کردیم و همچنین با انواع ساختاری آن شامل مدل‌های تک‌درام و چند‌درام (D، A و O) آشنا شدیم. گستره کاربرد این بویلر در نیروگاه‌های تولید برق و صنایع نفت، گاز و پتروشیمی نیز مورد بررسی قرار گرفت.
این تجهیز به دلیل مزیت‌هایی چون تحمل فشار عملیاتی بسیار بالا، سرعت و کیفیت بالای تولید بخار فوق اشباع، راندمان حرارتی تا ۹۵٪ و انعطاف‌پذیری در طراحی، انتخابی ضروری برای هر صنعت سنگینی است که به مقادیر زیادی بخار با بهترین کیفیت نیاز دارد.
