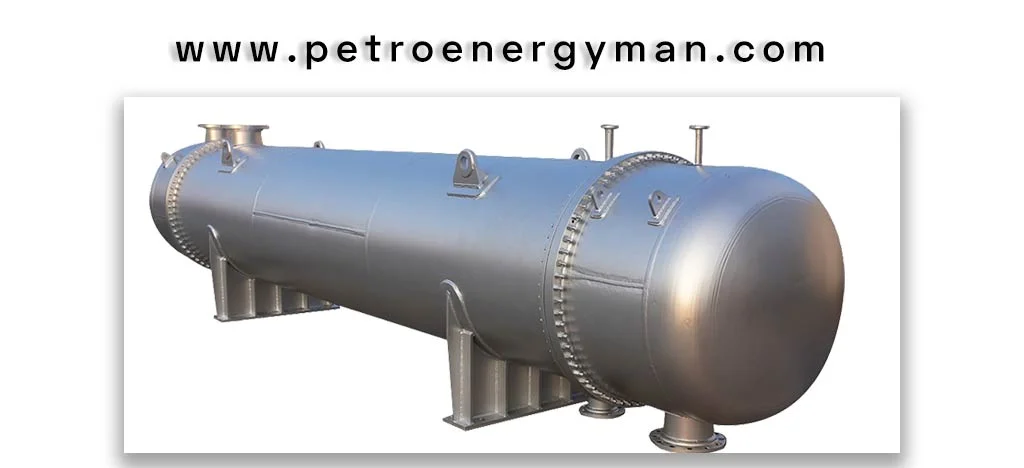

قیمت مبدل حرارتی نقش تعیینکنندهای در انتخاب و خرید این تجهیز صنعتی دارد.این عدد تنها با بررسی دقیق ظرفیت، نوع مبدل، متریال ساخت و شرایط عملیاتی مشخص میشود.در این مقاله به شما کمک میکنیم تا با شناخت عوامل موثر بر قیمت و نکات فنی انتخاب مبدل حرارتی مناسب راندمان فرایند صنعتی را افزایش و هزینههای عملیاتی را بهینه کنید. با ما همراه باشید تا مراحل انتخاب، ارزیابی و خرید مبدل حرارتی را به صورت عملی و تخصصی بررسی کنیم.
عوامل موثر برقیمت مبدل حرارتی
- ظرفیت حرارتی: هرچه توان یا ظرفیت مبدل بالاتر باشد (برحسب کیلووات یا تن تبرید)، سطح انتقال حرارت و تعداد صفحات یا لولهها بیشتر شده و قیمت مبدل حرارتی افزایش مییابد. بهطور کلی، مبدلهای بزرگ صنعتی به ازای هر واحد ظرفیت هزینه کمتر ولی قیمت کلی بیشتری دارند.
- جنس متریال:جنس فلز لولهها، صفحات و پوسته نقش مهمی در قیمت مبدل حرارتی دارد. معمولا لولههای مبدل پوسته-لوله از مس و پوسته از فولاد کربنی هستند، اما در کاربردهای خاص ممکن است از فولاد ضدزنگ، آلیاژهای مس یا تیتانیوم استفاده شود.
نوع مبدل حرارتی: انواع مختلفی مانند مبدلهای پوسته-لوله، صفحهای واشردار، صفحهای جوشی، هواخنک و پرهدار وجود دارند که طراحی و پیچیدگیهای متفاوتی دارند. هر کدام کارایی و مزایای خاص خود را دارند و قیمت آنها متفاوت است. - هزینههای جانبی: تجهیزات مکمل مانند فریم نگهدارنده در مبدلهای واشردار، هزینه نصب، بازرسیهای کیفیت و حمل و نقل نیز به قیمت نهایی اضافه میشوند. بنابراین هنگام استعلام قیمت، فهرستی کامل از خدمات و قطعات ارائهشده را مدنظر قرار دهید.
- سفارشیسازی: ابعاد، اتصالات و آرایش جریان مبدل بر اساس محدودیتهای پروژه و فرایند طراحی میشود. مبدلها ممکن است به طراحی دوپاس، چندپاس یا بفلبندی ویژه نیاز داشته باشند تا انتقال حرارت بهینه و فشار سیال کنترل گردد.
- هرچه طراحی پیچیدهتر باشد، زمان مهندسی، تولید و مونتاژ افزایش یافته و در نتیجه قیمت مبدل حرارتی بالاتر میرود.
نکات فنی انتخاب مبدل حرارتی مناسب
انتخاب و خرید مبدل حرارتی مناسب، فرایند مهندسی پیچیده است که نیازمند تحلیل دقیق پارامترهای فنی و عملیاتی مختلف است. این انتخاب نه تنها بر کارایی سیستم تاثیر میگذارد، بلکه میتواند هزینههای عملیاتی و طول عمر تجهیزات را نیز به شدت تحتالشعاع قرار دهد. در ادامه، به بررسی تخصصی عوامل کلیدی در انتخاب مبدل حرارتی میپردازیم.
شناخت دقیق نیازهای فرایندی
اولین گام در انتخاب مبدل حرارتی، شناخت عمیق نیازهای فرایندی پروژه است که شامل چندین جنبه مهم میشود:
- نوع سیالات مورد استفاده: ماهیت سیالها (گاز، مایع، دوفازی) و خواص فیزیکی و شیمیایی آنها مانند ویسکوزیته، چگالی، ظرفیت گرمایی ویژه، رسانایی حرارتی و خورندگی باید به دقت بررسی شود.
- محدوده دمایی عملیاتی: تعیین دماهای ورودی و خروجی هر دو سیال (گرم و سرد) برای محاسبه اختلاف میانگین دمای لگاریتمی (LMTD) یا روش اثربخشی – تعداد واحدهای انتقال (\(\varepsilon – NTU\)) ضروری است. این پارامتر مستقیما بر اندازه و کارایی مبدل تاثیرگذار است.
- فشار عملیاتی و افت فشار مجاز: محدودیتهای فشار در سمت پوسته و لوله و همچنین حداکثر افت فشار مجاز برای هر سیال، از معیارهای مهم طراحی مکانیکی و حرارتی مبدل هستند. افت فشار بیش از حد میتواند به افزایش توان پمپ و در نتیجه افزایش هزینههای عملیاتی منجر شود.
- نرخ جریان و ظرفیت حرارتی مورد نیاز: دبی جرمی یا حجمی سیالات و میزان گرمای مورد نیاز برای انتقال، ظرفیت حرارتی مبدل را تعیین میکند. این عامل به صورت مستقیم با مساحت تبادل حرارت مبدل (A) و ضریب انتقال حرارت کلی (U) در ارتباط است.
ملاحظات مربوط به مواد ساخت مبدل
قیمت مبدل حرارتی به میزان زیادی به انتخاب متریال مناسب بستگی دارد و لازم است با توجه به خواص سیالات، دماها، فشارهای عملیاتی و محیط خورنده احتمالی انجام شود.
- مقاومت در برابر خوردگی و فرسایش: برای سیالات خورنده مانند آب شور یا مواد شیمیایی، استفاده از موادی نظیر فولاد ضد زنگ (Stainless Steel)، کوپرونیکل (Cupronickel)، تیتانیوم (Titanium) یا آلیاژهای نیکل ضروری است.
- رسانایی حرارتی: موادی با رسانایی حرارتی بالا مانند مس (Copper) برای کاربردهایی که نیاز به انتقال حرارت سریع دارند، مناسب هستند.
- مقاومت مکانیکی و حرارتی: مواد باید توانایی تحمل فشارهای بالا و تنشهای حرارتی ناشی از تغییرات ناگهانی دما را داشته باشند.
نوع مبدل
انتخاب نوع مبدل حرارتی (پوسته و لوله، صفحهای، هوا خنک و غیره) و جزئیات طراحی داخلی آن بر کارایی، ابعاد و قابلیت نگهداری تاثیر بسزایی دارد.

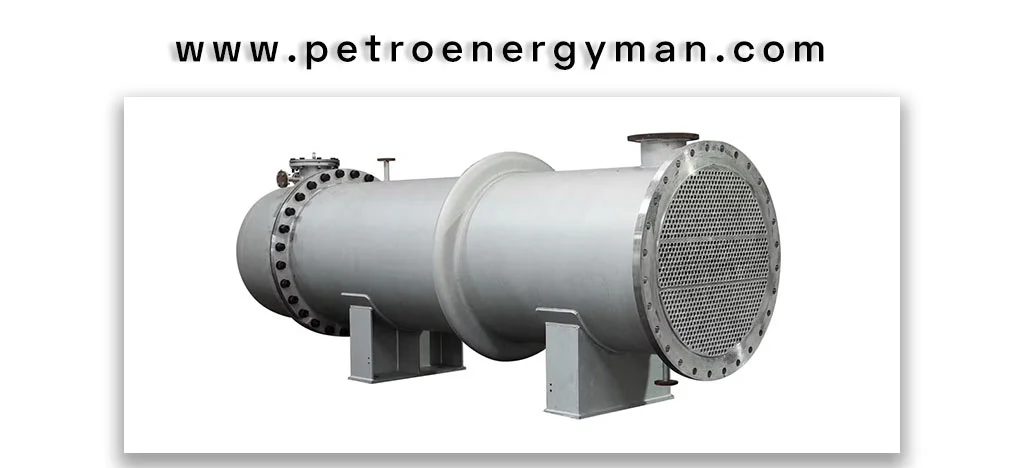

- مبدلهای پوسته و لوله: به دلیل ساختار مستحکم و کارایی بالا در صنایع سنگین و برای انتقال حرارت در حجم بالا مناسب هستند. این مبدلها برای شرایطی که احتمال آلودگی آب (مانند سختی بیش از حد) وجود دارد، گزینهی خوبی محسوب میشوند.
- مبدلهای صفحهای: به دلیل راندمان بالا، حجم کم و سهولت در نگهداری و تمیزکاری، در سیستمهای گرمایشی و سرمایشی ساختمانها و صنایع خاص کاربرد دارند.
- مبدلهای هوا خنک: برای محیطهایی که دسترسی به آب محدود است مانند رادیاتور خودرو، ایدهال هستند.
- آرایش جریان (همسو، ناهمسو، متقاطع): آرایش جریان سیالات (Parallel Flow, Counter Flow, Cross Flow) بر اثربخشی انتقال حرارت و طراحی کلی مبدل تاثیر میگذارد.
- محدودیتهای فضایی: ابعاد و پلان طبقه کارخانه یا محل نصب، میتواند انتخابهای طراحی را محدود کند.
- پیکربندی لولهها (در مبدلهای پوسته و لوله): عواملی مانند قطر لوله، طول لوله، گام لوله (فاصله بین مراکز لولهها) و چیدمان لولهها (مثلثی یا مربعی) بر افت فشار و نرخ انتقال حرارت تاثیرگذارند.
ارزیابی عملکرد و هزینه
در نهایت، انتخاب مبدل حرارتی مناسب باید با ارزیابی دقیق عملکرد حرارتی، هیدرولیکی و تحلیل اقتصادی همراه باشد.
- راندمان و بهرهوری انرژی: مبدل باید به گونهای طراحی شود که حداکثر راندمان انتقال حرارت را با حداقل مصرف انرژی (به عنوان مثال، توان پمپ) داشته باشد.
- هزینههای چرخه عمر (LCC): علاوه بر هزینه اولیه خرید، باید هزینههای نصب، راهاندازی، عملیاتی (انرژی مصرفی) و نگهداری را در نظر گرفت.
- مطابقت با استانداردها: مبدل باید با استانداردهای مربوطه مانند TEMA، ASME، API و EN مطابقت داشته باشد تا ایمنی و کیفیت آن تضمین شود.
با توجه دقیق به این الزامات فنی، میتوان مبدل حرارتی متناسبی را انتخاب کرد که عملکرد مورد انتظار پروژه را به شکلی مطلوب تامین کند.

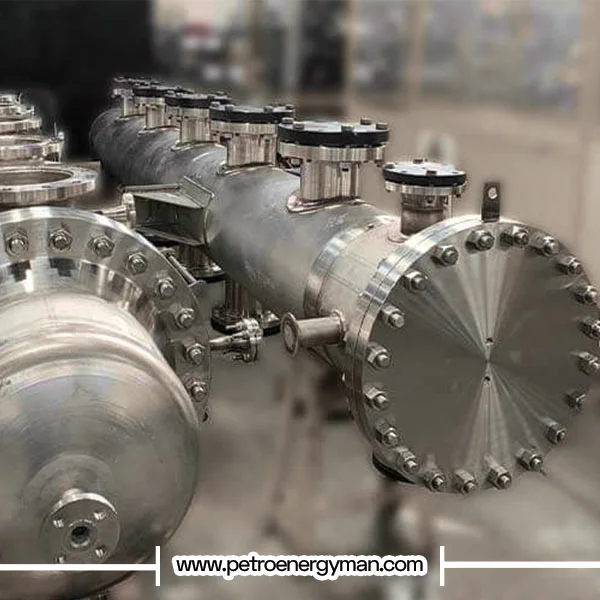

فروش مبدل حرارتی
شرکتهای مختلفی در حوزه طراحی، ساخت و عرضه مبدلهای حرارتی فعال هستند. در این میان، هلدینگ پترو انرژی من به عنوان یکی از تولیدکنندگان معتبر و ارائهدهندگان تخصصی این تجهیزات در کشور شناخته میشود. برای انتخاب مبدل مناسب و دریافت مشاوره تخصصی می توانید با شماره 02157423 در تماس باشید.
همچنین پترو انرژی من خدمات کامل نصب، راهاندازی و پشتیبانی فنی مبدلهای حرارتی را نیز به مشتریان ارائه میدهد.
نتیجهگیری
قیمت مبدل حرارتی تحت تاثیر عوامل فنی متعددی مانند ظرفیت تبادل حرارت، نوع طراحی، جنس متریال، آرایش جریان و هزینههای نصب و نگهداری تعیین میشود. در این مطلب درباره معیارهای انتخاب مبدل، اهمیت شناخت نیازهای فرایندی، ویژگیهای متریال مناسب، تفاوت انواع مبدلها و ارزیابی عملکرد و هزینه چرخه عمر صحبت شد.انتخاب صحیح مبدل باعث افزایش پایداری سیستم و بهرهوری فرایندهای صنعتی میشود.
